蒸发器的工作原理

2018-04-02 09:28:25      点击:

蒸发器有很多种,可分为四类。他们的工作方式不同。

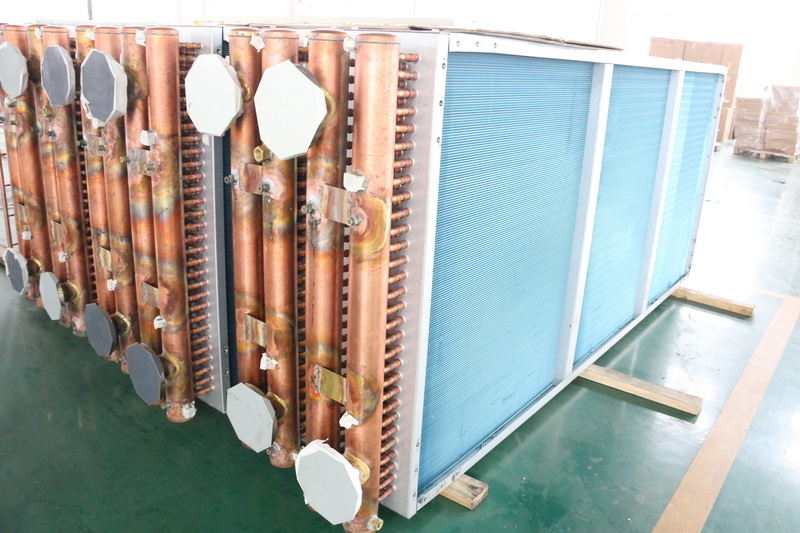

蒸发器

这里有一个详细的描述:

一、卧式蒸发器
     1、其结构基本与水平壳管冷凝器相似。可分为两类:壳管蒸发器和干式蒸发器。卧式壳管蒸发器广泛应用于闭式盐水循环系统中。其主要特点是:结构紧凑,液体与传热表面接触良好,传热系数高。然而,它需要大量的制冷剂,而液柱对蒸发温度有一定的影响。当盐水浓度降低或盐水泵关闭时,盐水可能被冻结在试管中。如果制冷剂是氟利昂,就很难回到压缩机。此外,清洗时应停止工作。
     2、干氟利昂蒸发器的主要区别在于,制冷剂在管道内流动,而制冷剂则在管外流动。节流的氟利昂液体侧盖的底部进入蒸发器,经过几个过程的上部端盖,管中的制冷剂流量和蒸发,所以墙由蒸汽的一部分,因此,完整的液体类型比其传热效果好。但是,它没有液体柱影响蒸发温度,而且由于氟利昂流量高(大于4m/s),所以采油较好。此外,由于管中充满了大量的制冷剂,从而降低了冷冻的风险。该蒸发器的制冷剂的灌装量仅为1/2 ~ l/3或更少,故称为“干蒸发器”。
二、垂直管式蒸发器。
      垂直管和螺旋管式蒸发器的共同点是制冷剂蒸发管,沉浸在蒸发器管的套管充满了冷剂(或池槽),为了保证负载冷却以一定速度在盒子里循环,纵向隔板的焊接在内阁和配备螺旋混合器。冷却剂速度一般为0.3 ~ 0.7m/s,以增强传热。
这两个蒸发器只能用于开放循环系统,所以制冷剂必须是非挥发性物质,通常用于盐水和水。例如,在盐水中,蒸发器管容易氧化,盐水容易吸收水分,降低浓度。这两种蒸发器可以直接观察制冷剂的流动,并广泛应用于盐水制冷系统中,以氨为制冷剂。
三、冷却排放管。
      冷却排水管是用来冷却空气的蒸发器。它广泛应用于低温冷藏库、冷却管和蒸发冷却液中,并作为热传递介质的冷却空气作为自然对流。
冷却引流管的主要优点是结构简单,易于制作,且非袋装食品的干耗较少。然而,引流管的传热系数较低,除霜时的操作困难不利于实现自动化。对于氨直接冷却系统,采用无缝钢管焊接。对于氟利昂系统,主要用于卷片或盘型铜管翅片管组。
1、盘管。
      可用于供应液体或氨泵。单排和双排蛇管壁管可以用来降低料液的类型进口液氨泵系统和重力系统,排气管与单蛇管还可以用于氨泵自顶向下对液压系统和热力膨胀阀的液压系统。
盘管的优点是结构简单,制作方便,储液量小,适用性强。主要缺点是引流管下部产生的蒸汽不能及时抽出。它必须在整个排水管长度后排放,所以传热系数小,汽液流动阻力大。
u型引流管中常用的u型引流管由两个或四个光滑无缝钢管组成。
U型顶管优势是霜度均匀,生产安装方便,液体量小,约占其体积的50%,适用于重力供液系统和氨泵入氨制冷系统,在冷库中得到更广泛的应用。但是,它有更有效的存储空间,而上层不易解冻。

四、冷风机(空气冷却器)

  冷风机多是由轴流式风机与冷却排管等组成的一台成套设备。它依靠风机强制库房内的空气流经箱体内的冷却排管进行热交换,使空气冷却,从而达到降低库温的目的。

  冷风机按冷却空气所采用的方式可分为干式、湿式和干湿混合式三种。其中,制冷剂或载冷剂在排管内流动,通过管壁冷却管外空气的称为干式冷风机;以喷淋的载冷剂液体直接和空气进行热交换的,称为湿式冷风机;混合式冷风机除冷却排管外,还有载冷剂的喷淋装置。下面介绍目前冷库广泛使用的干式冷风机。
  冷库常用的干式冷风机按其安装的位置又可分为吊顶式和落地式两种类型。它们都由空气冷却排管,通风机及除霜装置组成,且冷风机内的冷却排管都是套片式的。大型干式冷风机常为落地式。
